STW2:捻り2メッキなしタイプ

型式STW2の商品画像
用途制御盤の下部や入り組んだ場所でも容易に配線できる捻り・前面出し型のブスバーになります。メッキ処理前のブスバーです。
特徴この捻り型のブスバーは捻り型のジョイントバーを使うことなく、 これ一本で45°、90°の角度に対応できます。また、より入り組んだ場所でも、容易に固定できるように前面にビス穴配置した形状となっています。メッキ処理前の商品になります。
材質C1100-1/2
タップ穴M5, M6
販売単位1

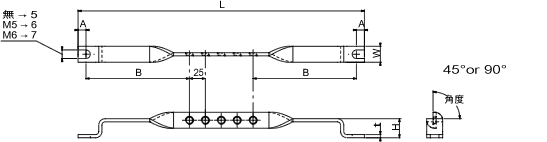

型式STW2の図面0

社内図面のため外部使用はしないでください。

注文型式

捻り2メッキなしタイプ
厚みT:3 横幅W:12 長さL:125 タップ径:M5角度:45
タイプ厚み横幅長さタップ径角度
STW2T3W12L125M545
捻り2メッキなしタイプT=3W=12L=125タップ径=545
