SE:直線２メッキなしタイプ
| 用途 | 制御盤や分電盤等に使用するアースバーになります。接地用としてご使用いただけます。メッキ処理前のアースバーです。 |
|---|---|
| 特徴 | 制御盤や分電盤用の安全対策の必需品であるアースバーになります。アースバー自体の長さやピッチ幅を豊富にご用意しております。 |
| 材質 | C1100-1/2 |
| タップ穴 | M4, M5, M6 |
| 販売単位 | 1本 |

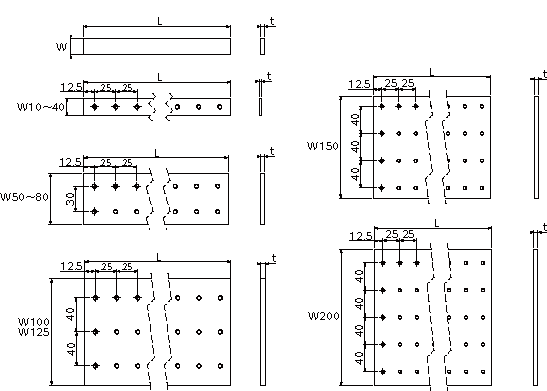

社内図面のため外部使用はしないでください。
注文型式
直線２メッキなしタイプ
厚みT:2 横幅W:10 長さL:125 タップ径:M4
厚みT:2 横幅W:10 長さL:125 タップ径:M4
| タイプ | 厚み | 横幅 | 長さ | タップ径 | ||||
|---|---|---|---|---|---|---|---|---|
| SE | ― | T2 | ― | W10 | ― | L125 | ― | M4 |
| 直線２メッキなしタイプ | T=2 | W=10 | L=125 | タップ径=4 |
カタログ一覧
| SE | タップ無し | タップ有り |
|---|---|---|
| t=2mm | SE_t=2mm.pdf | SE_t=2mm.pdf |
| t=3mm | SE_t=3mm.pdf | SE_t=3mm.pdf |
| t=4mm | SE_t=4mm.pdf | SE_t=4mm.pdf |
| t=5mm | SE_t=5mm.pdf | SE_t=5mm.pdf |
| t=6mm | SE_t=6mm.pdf | SE_t=6mm.pdf |
