電気設備や基板設計において欠かせない部品であるブスバー（バスバー）ですが、

「名前は聞いたことがあるけれど、具体的にどんな役割があるの？」

「電線（ケーブル）と何が違うの？」という疑問をお持ちの方も多いのではないでしょうか。

今回は、ブスバーの基礎知識をご紹介をします。

2019年にも弊社ブログでブスバーの解説をしております。こちらは大変ご好評で多くの方に読んでいただきました！

今回の記事は、2026年度版として解説内容を一新しました。ぜひ過去記事と併せてお読みください。
過去の記事はこちら

ブスバーとは？

ブスバー（Busbar）とは、大電流を導電するための「板状の導体」のことです。

主に銅やアルミニウムなどの導電率が高い金属で作られており、電気を効率よく分配・接続する役割を担っています。

現場では、ブスバーのほかに　「バスバー」　「銅バー」といった名称で呼ばれることもあります。

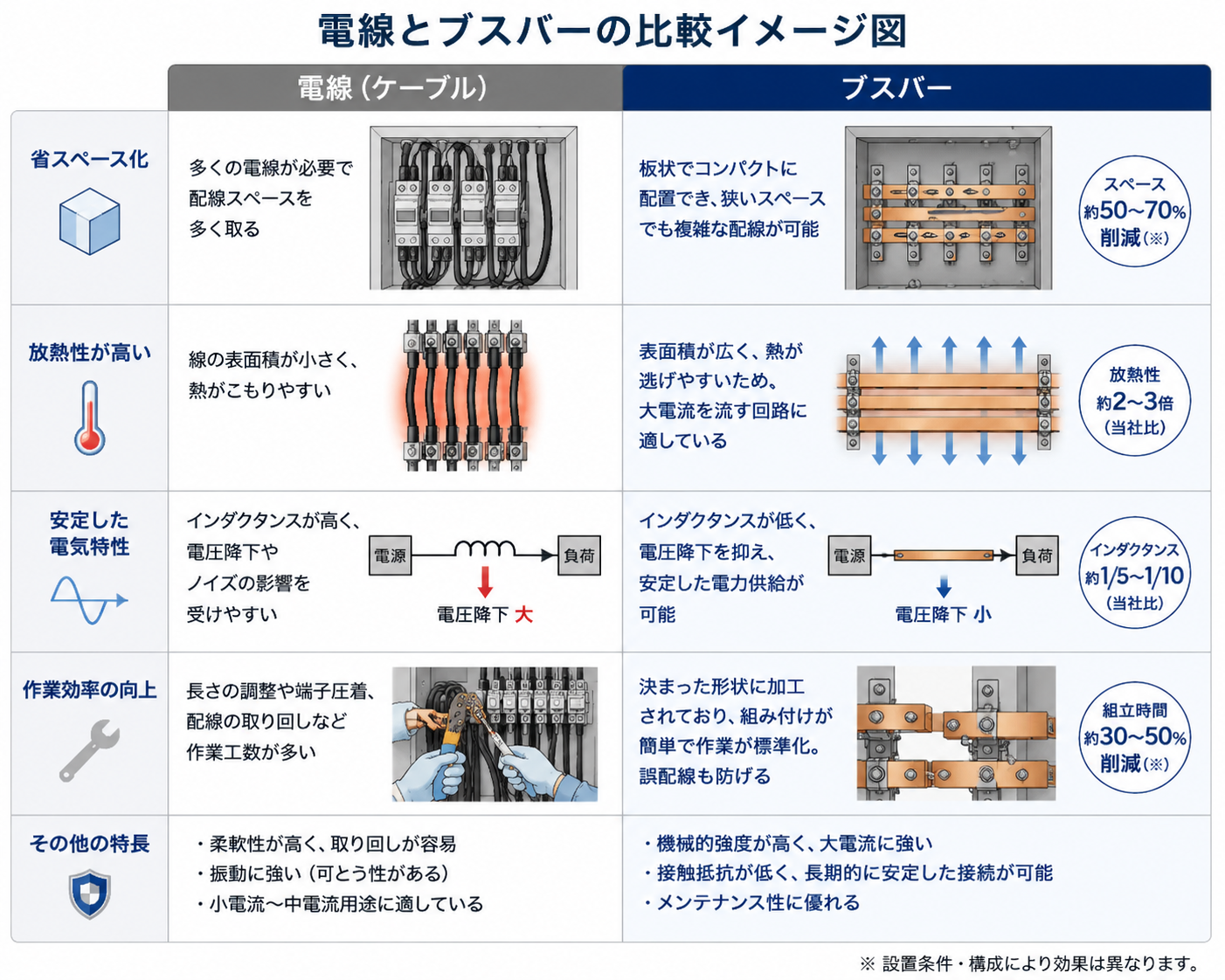

ブスバーの役割とメリット

従来、電気の接続には電線（ケーブル）が一般的でしたが、近年はブスバーへの置き換えが進んでいます。

その理由は、ブスバーならではの優れた特性にあります。

・省スペース化： 板状のため、狭いスペースでも複雑な配線が可能です。

・放熱性が高い： 表面積が広く、熱が逃げやすいため、大電流を流す回路に適しています。

・安定した電気特性： インダクタンスが低く、電圧降下を抑えることができます。

・作業効率の向上： 決まった形状に加工されているため、組み付け作業が標準化され、誤配線も防げます。

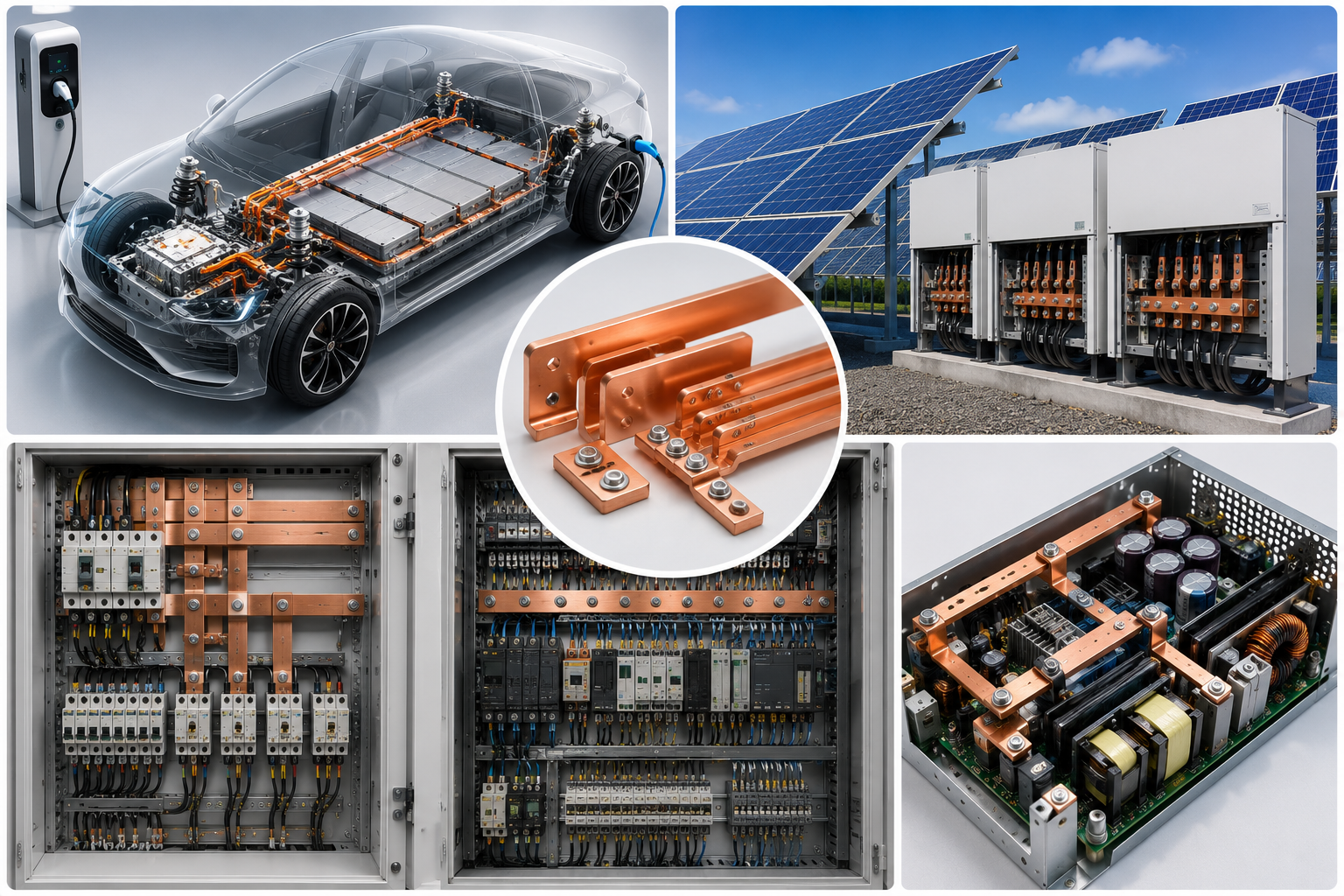

ブスバーの主な用途

ブスバーは、私たちの身近なものから産業機器まで幅広く使われています。

電気自動車（EV）の バッテリーパック内や太陽光発電のパワーコンディショナ、インフラ設備では、配電盤、制御盤、データセンターの電源ユニットに使われています。

材質の特性と表面処理の重要性

ブスバーの性能を左右するのが 「材質」 と 「表面処理」 です。

材質は、導電率に優れる「銅」が一般的です。軽量化が求められる場合は「アルミニウム」が選ばれることもあります。

銅は酸化しやすいため、表面にニッケルメッキやスズメッキなどのメッキ処理を施すことが一般的です。これにより、接触抵抗を抑え、長期間の信頼性を確保します。

当社では、あらゆるタイプのメッキ処理・絶縁コーティングに対応出来るよう、協力会社との連携を強化しており、すでに多数の導入実績がございます。

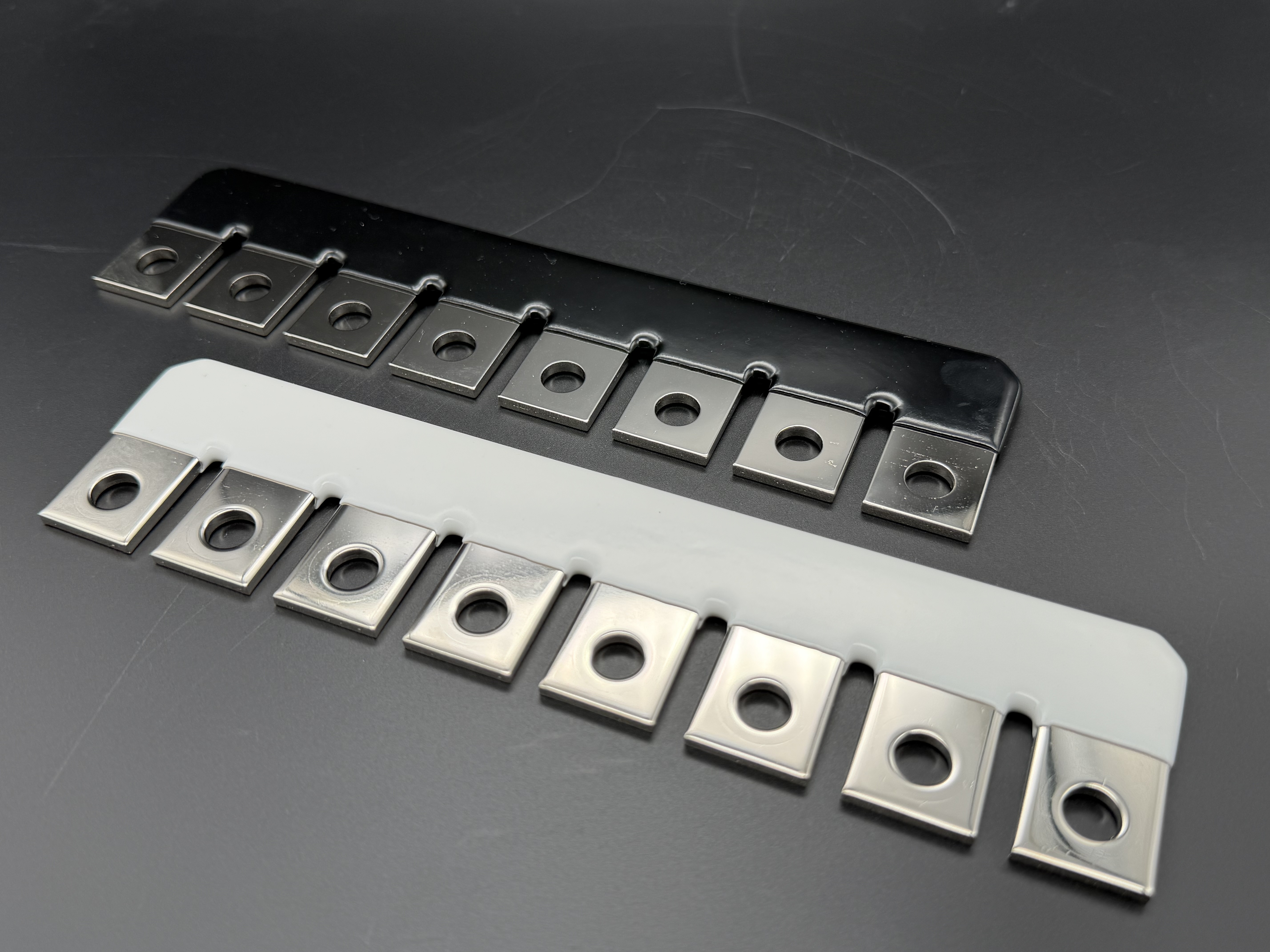

商品写真：渡バー、板厚：3mm、表面処理：ニッケルめっき、絶縁処理：塩ビコーティング（白/黒）

ワンポイント技術

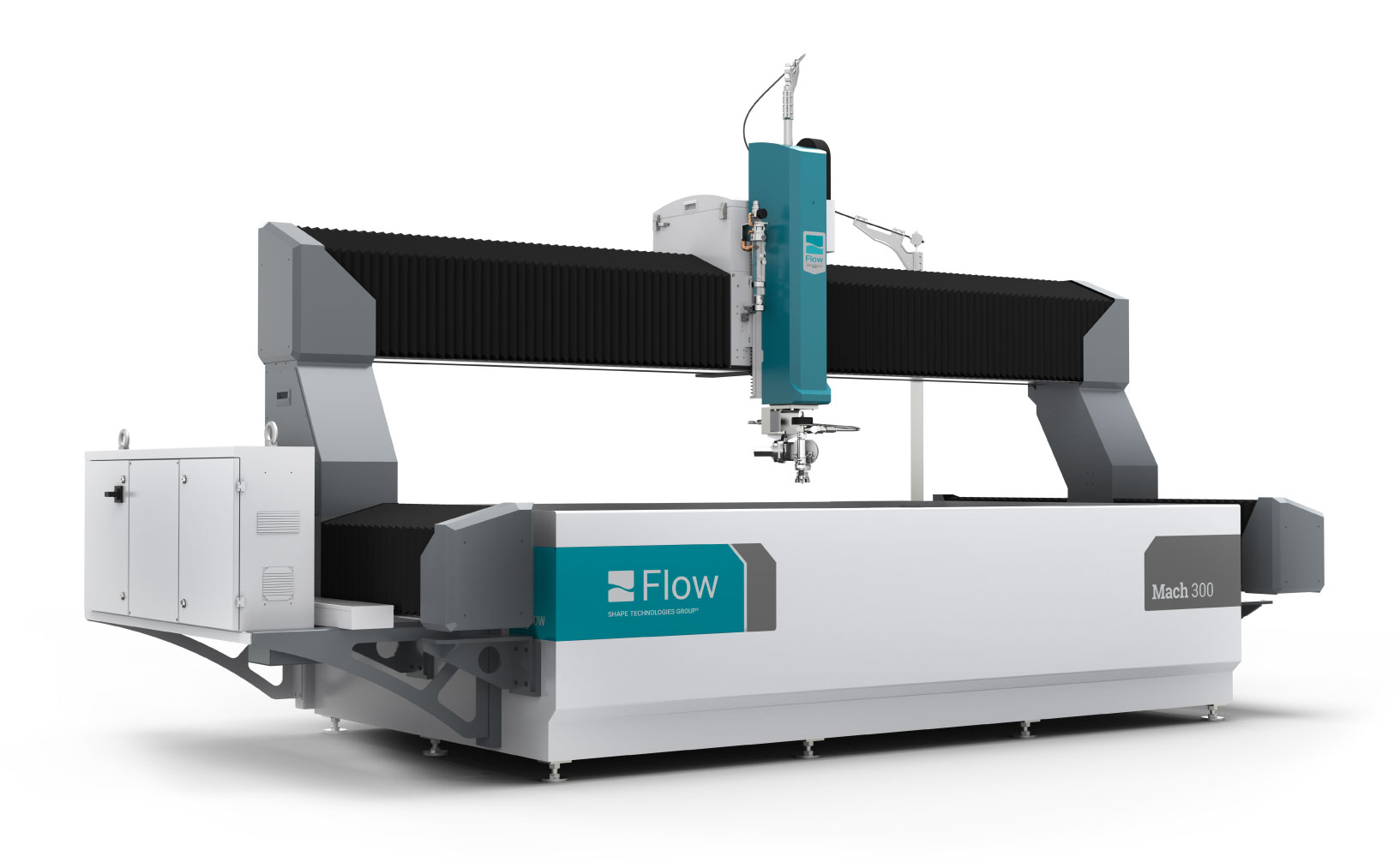

当社では、一般的なプレス加工に加え、熱歪みを抑えて複雑な形状を切り出せる「ウォータージェット加工」も導入しています。これにより、厚板の素材でも高精度なブスバー製作が可能です。

過去の記事では、ウォータージェットの導入についてご紹介しております。

ぜひこちらもお読みください。ウォータージェット加工機導入に関する記事はこちら

まとめ

ブスバーは現代の電気設備に不可欠な存在であり、その加工には高度な技術が求められます。

次回は、実際のブスバーの製品事例のご紹介や発注時のポイント、お問い合わせから注文の流れについてご紹介します！
