SU:U字1メッキなしタイプ

用途	制御盤だけでなく、電気機器にもご採用いただいている曲線形状のブスバーになります。
特徴	1本の銅バーから特殊加工をすることで曲線形状に仕上げたブスバーになります。曲線形状が入っていることで従来は３本のブスバーによって分岐していた電気回路をビスの固定なくこれ一本で実現できます。メッキなしの商品になります。
材質	C1100-1/2
タップ穴	M5, M6
販売単位	1本

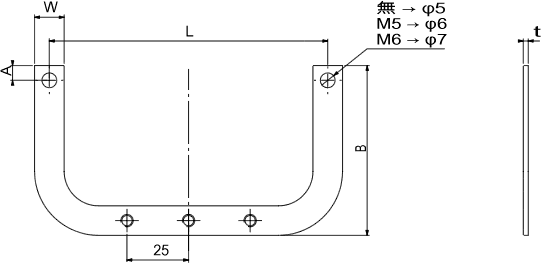

社内図面のため外部使用はしないでください。

注文型式

U字1メッキなしタイプ
厚みT:2 横幅W:10 長さL:125 タップ径:M5

タイプ		厚み		横幅		長さ		タップ径
SU	―	T2	―	W10	―	L125	―	M5
U字1メッキなしタイプ		T=2		W=10		L=125		タップ径=5

SU	SU.pdf
