STWM:捻り１メッキタイプ

用途	制御盤の下部や入り組んだ場所でも容易に配線できる捻り型のブスバーになります。メッキ処理済みのブスバーです。

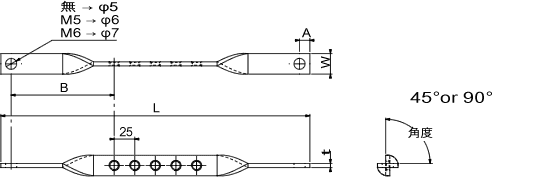

特徴	通常の直線形状では使用勝手が悪い場所にブスバーを使用する際に、両端を捻り型のジョイントバーで固定することで角度をつけることが一般的でした。しかし、この捻り型のブスバーはこれ一本で４５°、９０°の角度に対応できます。
材質	C1100-1/2 表面ニッケルメッキ仕上げ
タップ穴	M5, M6
販売単位	1本

社内図面のため外部使用はしないでください。

注文型式

捻り１メッキタイプ
厚みT:3 横幅W:12 長さL:125 タップ径:M5角度:45

タイプ		厚み		横幅		長さ		タップ径		角度
STWM	―	T3	―	W12	―	L125	―	M5	―	45
捻り１メッキタイプ		T=3		W=12		L=125		タップ径=5		45

STWM	STWM.pdf
