STW2M:捻り２メッキタイプ

用途	制御盤の下部や入り組んだ場所でも容易に配線できる捻り・前面出し型のブスバーになります。メッキ処理済みのブスバーです。
特徴	この捻り型のブスバーは捻り型のジョイントバーを使うことなく、これ一本で４５°、９０°の角度に対応できます。また、より入り組んだ場所でも、容易に固定できるように前面にビス穴を配置した形状となっています。メッキ処理済みの商品になります。
材質	C1100-1/2 表面ニッケルメッキ仕上げ
タップ穴	M5, M6
販売単位	1本

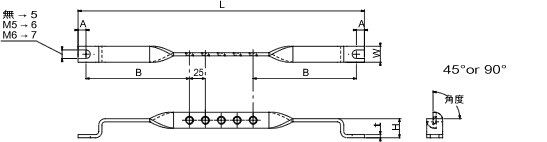

社内図面のため外部使用はしないでください。

注文型式

捻り２メッキタイプ
厚みT:3 横幅W:12 長さL:125 タップ径:M5角度:45

タイプ		厚み		横幅		長さ		タップ径		角度
STW2M	―	T3	―	W12	―	L125	―	M5	―	45
捻り２メッキタイプ		T=3		W=12		L=125		タップ径=5		45

STW2M	STW2M.pdf
