SJBTW:ジョイント・渡りバー2

型式SJBTWの商品画像

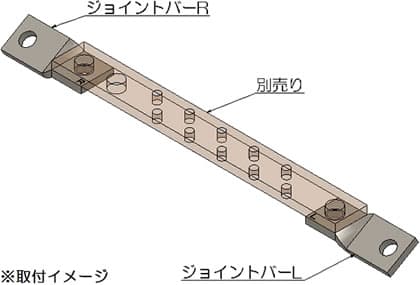

用途配線効率を向上させるメインブレーカーと母線バーの接続等に用いるバーです。角度の異なる位置同士の接続を行えます。
特徴盤製作効率や現場での作業性を向上させることができるジョイントバーです。ブスバーやアースバーに角度をつけることができるため、配線作業が容易になります。M8ネジによって固定するだけで、捻りを伴ったブスバーやアースバーを固定できます。
材質C1100-1/2 表面ニッケルメッキ仕上げ
販売単位1セット各2

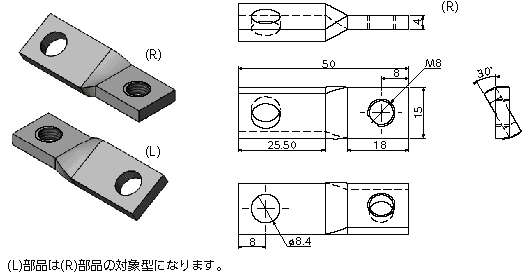

型式SJBTWの図面0
SJBTW-T4-L50-W15-20SJBTW-T4-L50-W15-30SJBTW-T4-L50-W15-40

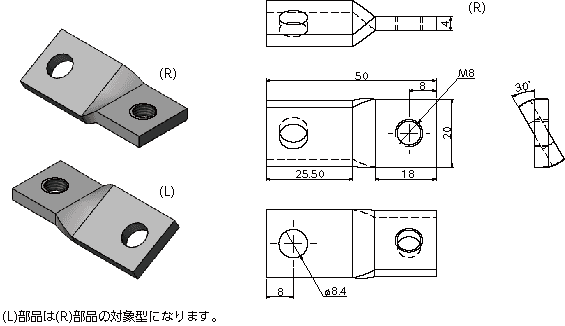

型式SJBTWの図面1
SJBTW-T4-L50-W20-20SJBTW-T4-L50-W20-30SJBTW-T4-L50-W20-40
型式SJBTWの図面2

社内図面のため外部使用はしないでください。
