SJ:ジョイント・渡りバー3

型式SJの商品画像
用途各種スイッチに対しての接続を行うための渡りバーです。 配線の効率化を図ることができます。
特徴制御盤などのボタンスイッチの配線用の渡りを安全行えます。形状が固定されますので、扉面の配線をすっきりさせることができるため、省配線を実現できます。通電部分以外は絶縁 コーティング仕上げとなっています。
材質黄銅 ナイロンコーティング
販売単位1セット各100

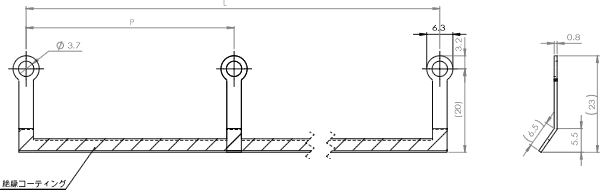

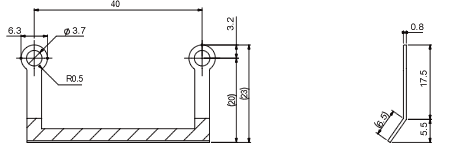

型式SJの図面0
SJ-P40-L40SJ-P40-L80SJ-P40-L120SJ-P40-L160SJ-P40-L200SJ-P40-L240SJ-P40-L280SJ-P40-L320SJ-P40-L360

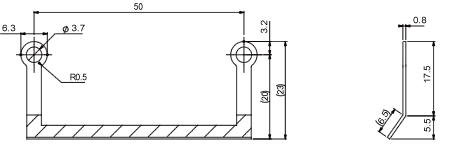

型式SJの図面1
SJ-P50-L50SJ-P50-L100SJ-P50-L150SJ-P50-L200SJ-P50-L250SJ-P50-L300SJ-P50-L350SJ-P50-L400SJ-P50-L450

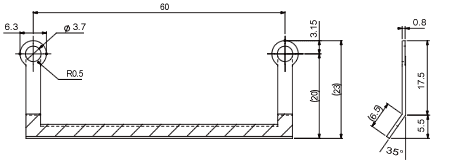

型式SJの図面2
SJ-P60-L60SJ-P60-L120SJ-P60-L180SJ-P60-L240SJ-P60-L300SJ-P60-L360SJ-P60-L420SJ-P60-L480SJ-P60-L540
型式SJの図面3

社内図面のため外部使用はしないでください。
