SB:直線１メッキなしタイプ
| 用途 | 制御盤や分電盤などの母線本体、その他分岐用のブスバーとして採用いただけます。メッキ処理前のブスバーになります。 |
|---|---|
| 特徴 | 厚みは２ｍｍ～２０ｍｍまで、横幅は１０ｍｍから、長さは１２５ｍｍから最大１５００ｍｍまでのメッキ処理前のブスバーをラインナップ。好きな長さに加工した上でメッキ処理を実施いただくことができるため、使い勝手が良い低コスト商品です。 |
| 材質 | C1100-1/2 |
| タップ穴 | M5, M6 |
| 販売単位 | 1本 |

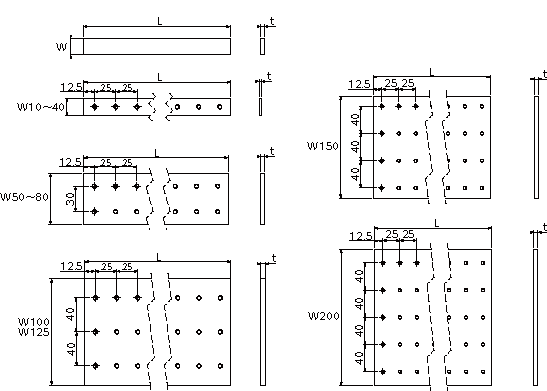

社内図面のため外部使用はしないでください。
注文型式
直線１メッキなしタイプ
厚みT:2 横幅W:10 長さL:125 タップ径:M5
厚みT:2 横幅W:10 長さL:125 タップ径:M5
| タイプ | 厚み | 横幅 | 長さ | タップ径 | ||||
|---|---|---|---|---|---|---|---|---|
| SB | ― | T2 | ― | W10 | ― | L125 | ― | M5 |
| 直線１メッキなしタイプ | T=2 | W=10 | L=125 | タップ径=5 |
カタログ一覧
| SB | タップ無し | タップ有り |
|---|---|---|
| t=2mm | SB_t=2mm.pdf | SB_t=2mm.pdf |
| t=3mm | SB_t=3mm.pdf | SB_t=3mm.pdf |
| t=4mm | SB_t=4mm.pdf | SB_t=4mm.pdf |
| t=5mm | SB_t=5mm.pdf | SB_t=5mm.pdf |
| t=6mm | SB_t=6mm.pdf | SB_t=6mm.pdf |
| t=8mm | SB_t=8mm.pdf | SB_t=8mm.pdf |
| t=10mm | SB_t=10mm.pdf | SB_t=10mm.pdf |
| t=12mm | SB_t=12mm.pdf | SB_t=12mm.pdf |
| t=15mm | SB_t=15mm.pdf | SB_t=15mm.pdf |
| t=20mm | SB_t=20mm.pdf | SB_t=20mm.pdf |
